西式 木工 工作桌製作 尾鉗製作

   新的工作桌已經完成好一段時間了,



只是文章一直生不出來

趁這次連假 趕快把這篇po上囉。

話說之前的木工桌 也已經使用了二、三年了

當初製作時也花了不少的時間跟心力,

當然也因此學習到不少東西。

不過隨著製作的東西越多,

感覺木工桌的尺寸有點太小了

因此興起了想再製作一個較大桌面木工桌的念頭。

找了許多網路上各個技術精湛大大們的作品後,

再加上配合自己需要的一些修改

就完成了這次的木工桌啦。

老實說對於成品自已覺得還不錯唷

呵~不多說 就進去正題 製作過程吧。

首先我從桌子的底部 也就是桌腳做起

材料使用硬木類的山毛櫸
下圖為毛料 已先裁切好大略的尺寸




之後就是整平的工序了

(先手壓鉋 再平鉋取一致的厚度)


再來圓鋸機取出正確的長度跟寬度



看到這不知道有沒有人覺得奇怪

不是要做桌腳嗎 怎麼都是板料呢?

其實是我桌腳要使用膠合的方式來製作

順便留出榫孔,這樣不但處理上比較方便

也省了挖超深榫孔的工序,

不然八公分左右的榫孔 很難挖的

計算好榫孔位置 就可以上膠 上夾具啦

(底部的榫頭也一併預留囉)





再來是處理底座的部份 使用的是苦苓木

因為需要一定的厚度,手邊只有這一大片的苦苓木適合

只好認痛切下去了



切完 取好料 就準備畫榫孔了




將之後桌腳預留的榫頭做處理






另外橫項的加強支撐也要切出榫頭
(使用的是柳安木) 先畫線




再切割




再把底座挖出適當大小的榫孔,
並用帶鋸切割出想要的造型









整個底部材料 確定所有榫孔、榫頭都已處理完畢

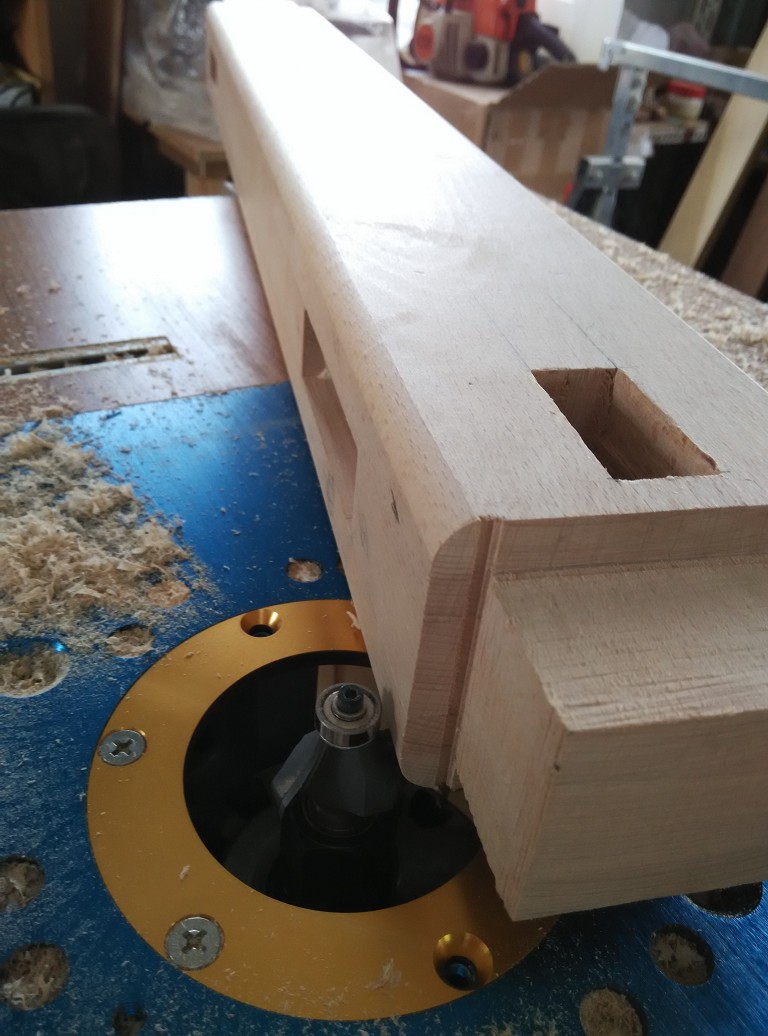

再來就開始先砂磨跟導圓




因為底座接合 有一些是要用到楔片的部份
因此 榫頭要先做切割 並切好楔片
楔片使用剩餘小料 鐵刀木 及山毛櫸



組合前 桌腳先挖出約直徑20mm的洞
什麼作用呢? 之後會提到



準備妥當就開始組裝啦

左右二片先組裝,橫撐穿過榫孔 打入楔片






桌腳插入底座上膠 使用夾具夾緊

(中間為了讓榫孔跟榫頭可以密合其實花了不少時間在修榫頭一次不敢修太多,所以一邊修一邊合)







先組合好二邊 再來把連接二座桌腳的長端再裝上。

先試組



沒問題之後就把榫孔跟榫頭都上膠


再打入楔片



等膠乾了之後 先切掉多餘的部份 再進行砂磨




到這裡 整個底座其本上就完成了

(光製作到這邊 就花了好幾個星期了,不過是斷斷續續的做啦)

接下來就準備製作桌面啦


雖然桌面可能使用較硬的木材是比較好的,
但要再購買新料 又是一筆不少的開銷(尤其是硬木類)
二來手邊的松木料剛好適合的尺寸 不使用好像也... 。




所以 切啦~~ 先取需要的長度(尺寸約7.5*7.5cm)



再來因為是毛料 所以一樣先手壓鉋整平 平行鉋取一致的厚度





光鉋這幾支 集塵器袋子就倒了二次




完成後就上膠拼板啦



能用的夾子都用上啦(我一共拼了二片 每片約29公分)




因為平行鉋可鉋的寬度約三十一公分

所以分二片來製作,拼完膠乾後用鉋刀

稍為把比較明顯不平的地方先做處理









然後再進平鉋取一致的厚度的






切斷器 取長度 並切齊端面



接著 在端面挖出榫頭 使用鋸子跟鑿刀








要裝在端面的紫檀挖出榫孔





稍加修整之後 上膠 膠合

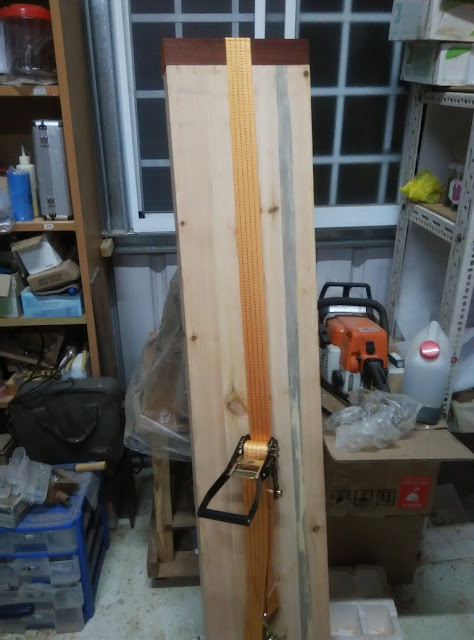

因為長度太長 沒那麼長的夾子
所以使用貨車在捆綁貨物的帶子
做為拉緊的工具
(我發現這個還滿好用的,
 後來有找到小一點的做框或小盒子時可用)





等待膠乾的同時,來製作桌框吧
材料山毛櫸,使用鳩尾榫,先畫好線





再來就是鋸鋸鋸啦






完成了,看起來還可以






再來就把膠合好的桌面拆開夾具
把切好二邊的山毛櫸 放上去畫出要挖洞的線





再來就是挖好 一直修 一直修
修到榫頭放的進去為止了
中間過程沒拍照,請參考最後的完工圖哦






接來就準備安裝桌尾鉗
(這個滿好用的,之後要使用鉋刀鉋木頭方便多了)

看一下 尾鉗本體
(我使用的是簡易版,美國有一個品牌
  Benchcrafted 整套的 一套約要1萬5的樣子
  嚇死人了,所以用簡易版再自己加工就好)




其他的配件

鋁片一片


鐵條二支(這是之後快速夾壞掉之後拔下來的)



準備安裝囉
量一下直徑 準備挖洞。

\

挖好之後 背面要挖出凹槽
並且鎖上木塊,轉看看順不順




沒問題後 鎖上鐵條 固定鋁片
讓鋁片可以在軌道中運行




這樣大致上就完成了,過程中實在是忘了拍照
所以可能製作的方式大家看的不是很清楚,
有問題的話再提問哦。
至於價錢  尾鉗約一千出頭 鋁片幾十元吧(忘了)
鐵條 不用錢  所以不到一千五就完成了。
雖然沒有名牌那麼高級,運行上可能也比較不順
不過對於我這等級的業餘木工已經很夠用了。

完成了尾鉗,再來就是桌邊夾囉

夾具本體


安裝過程 基本上就是對準孔位





挖洞 讓鐵棒能穿過


鎖上木塊,轉看看順不順囉
其他過程 請自行看圖囉





當然別忘了 挖出來的洞 要補哦





 最後 桌底面挖出榫孔,準備跟底座接合
先量好畫出來


然後挖洞


因為挖出來的洞四邊是圓的
所以用銼刀把榫頭銼圓







銼好後 試看看能不能放進去
不行的話就再修



確認都沒問題之後
基本上桌面大致也都完成了,
剩下就是把桌面整平囉
用鉋刀把膠合後不平的地方都刨一刨吧









確認 直角沒問題






然後就使用砂帶機 先粗細的砂磨一下表面


最後就是準備把底座跟桌面結合了。

因為考量到之後可能會想要更換桌面

(因為目前使用松木太軟,

之後有打算要更改較硬的材質)

所以榫接的部份不上膠

然後底部再使用螺絲固定。

使用的螺絲(內外牙螺母,8mm外六角螺絲)


先把桌面插入榫頭,

然後在底座橫撐的部份挖出鎖螺絲的洞

(這裡要直接鑽到桌面上去哦)







然後再把桌面拿起來
裝上內外牙螺絲





螺絲鎖入桌板的樣子



好了之後再重新將桌面安裝進榫頭裡
並由底部鎖上螺絲





到此 木工桌原則上已經完工了
剩下的時為了工作方便時做的一些小加工

桌面上 挖出19mm的圓孔



挖出圓孔做什麼呢?

可以放入圓木桌擋

下圖為購置的銅製桌擋

其實本來打算自己車製就好,

不過因緣際會下買了好幾個







那怎麼使用呢?

最常用的方式就是配合尾鉗

把要刨的木頭夾住囉,

這樣要刨木頭就很方便了







當然啦 還有許多用法,自行發揮囉

最後的最後 要為二個夾具製作把手哦

使用材料 山毛櫸跟鐵刀木





上刑具… 啊不是 是上車床
轉一轉 就變圓棒囉






然後磨一磨 上個蠟










然後裝上夾具就完成了







總算大工告成啦~~

最後就po上幾張完工的整體照吧

顏色比較深是我上了自製的蜂蠟













有沒有發現桌腳上插的幾支彎彎的鐵條啊
那也是夾具哦,配合桌上的圓洞來使用的
可以把桌上的物品固定在桌面上 也滿好用的。
特寫一下




不過沒拍到使用時的照片,改天有空再重新補上囉。


這一篇文 大概是我所有文章中最長的了吧。

可想而知 這可能也是我花費最多時間

跟金錢的一件作品了不過完工時

真的滿滿的成就感啦,也許不是很完美,

但畢竟是自已一塊一塊木頭慢慢製作而成的。

我想這張桌子 應該可以陪我好幾年了吧 ~~
